中國報告大廳網訊，在2025年，鋼坯行業正處于深刻變革的關鍵節點。隨著智能制造技術的迅猛發展，鋼坯生產流程中的各個環節都在經歷智能化升級的浪潮。據相關數據顯示，2025年上半年，鋼坯行業在智能化改造方面的投入較去年同期增長了20%，越來越多的企業認識到智能化對于提升生產效率、降低成本、增強產品質量穩定性的重要性。棒材作為鋼坯的重要下游產品，廣泛應用于機械制造、建筑等眾多領域，其生產過程中的上料環節至關重要。上料臺架作為連接鋼坯存儲與后續加工工序的關鍵樞紐，其性能的優劣直接關系到整個生產線的運行效率、產品質量以及成本控制。在當前智能制造加速推進的大背景下，對鋼坯上料臺架實現高效、精準、穩定運行的需求變得愈發迫切。
鋼坯上料臺架作為坯料進入生產線的起始環節，其工作流程通常是先由天車將鋼坯吊運至定量上料臺架存放，隨后動梁通過上升平移動作，把鋼坯移送至加熱爐上料輥道進行輸送。常見的上料臺架形式多樣，包括機械傳動步進式、鏈傳動撥爪式、液壓傳動移動小車式以及曲柄搖桿機構上料臺架等。然而，現有的部分上料臺架在實際運行中暴露出諸多問題。
動梁結構設計缺陷：動梁結構設計不夠合理，容易出現開焊現象，這不僅影響了動梁運行的同步性和穩定性，還可能導致鋼坯在運輸過程中出現位置偏差，影響后續加工工序的準確性。
油缸及同步問題：動梁升降、橫移油缸各有兩套，存在同步性差的問題。這會使得油缸受力不均，進而導致底座松動。同時，升降、橫移同步軸聯軸器兩端承受的扭矩不平衡，使得聯軸器連接處容易受到剪切力而斷裂。而且，動梁步進距離固定不可調，這使得動梁在面對不同規格鋼坯時適應性較差，磨損速度加快。
設備布局與環境影響：原上料臺架區域設備間距小、高度低，如原設備高度僅為 1366mm。當存放高溫坯料時，軸瓦和聯軸器會受到較大的熱輻射損傷。此外，狹小的操作空間也降低了設備檢修效率。同時，升降、橫移同步軸軸承、聯軸器區域容易堆積氧化鐵皮，清理難度大，導致軸承、聯軸器潤滑效果不佳，使用壽命縮短。
潤滑系統缺失：缺乏有效的干油潤滑系統，致使動梁輥輪磨損嚴重。人工潤滑方式效率低下，且油缸叉頭銷軸缺乏潤滑，頻繁磨損導致動梁上升不到位，影響上料的正常進行。
取鋼信號設計不合理：取鋼信號設計存在缺陷，當鋼坯走位不準確時，單邊產生信號就會觸發取鋼動作，這導致翻鋼問題頻繁出現。而且取鋼機穩定性差，故障率高，進一步影響了上料的效率和質量。
靜力學：主要聚焦于研究設備在靜止?fàn)顟B(tài)下的受力情況。通過對鋼坯上料臺架在靜止時所承受的重力、支撐力等進行分析，為結構設計提供基礎數據，確保臺架在靜態下的穩定性。例如，在設計動梁和定梁的結構時，需要依據靜力學原理計算其在承載鋼坯時的受力分布，從而合理選擇材料和確定結構尺寸。
材料力學：重點關注材料在受力時的力學性能，如彈性模量、屈服強度等。在優化鋼坯上料臺架結構時，充分考慮材料的這些性能對于選擇合適的材料以及確定結構尺寸至關重要。例如，在選擇動梁的橫梁材料時，需要對比不同鋼材的彈性模量和屈服強度，以確保橫梁在承受鋼坯重量和動梁運動產生的力時，不會發生過度變形或斷裂。
動力學：主要研究設備在運動狀態下的力學問題。對于鋼坯上料臺架來說，動梁的升降、橫移等運動過程涉及到動力學分析。通過對動梁運動過程中的加速度、速度以及慣性力等進行研究，優化動梁的運動軌跡和速度控制，提高上料的準確性和穩定性。
自動控制理論：作為智能控制的重要基石，涵蓋經典控制理論和現代控制理論。經典控制理論主要針對單輸入 - 單輸出(SISO)系統的控制問題展開研究，例如利用傳遞函數來分析和設計控制系統。在鋼坯上料臺架的控制中，可以通過經典控制理論設計簡單的控制系統，實現對動梁升降或橫移的基本控制?，F(xiàn)代控制理論則用于處理多輸入 - 多輸出(MIMO)系統，涉及狀態空間法等，能夠?qū)?fù)雜的動態系統進行建模和分析。在鋼坯上料臺架的智能控制系統中，現代控制理論可用于綜合考慮多個輸入因素，如鋼坯規格、上料速度要求等，實現對動梁運動的精確控制。
信息論：涉及信息的量化、傳輸和處理。在鋼坯上料臺架的智能控制系統中，信息論起著關鍵作用。例如，通過合理確定傳感器采集的數據量，確保系統能夠準確獲取鋼坯的位置、尺寸等信息。同時，對采集到的數據進行有效的編碼和傳輸，保證信息在系統中的準確傳遞和利用，從而實現對鋼坯上料過程的精準控制。
新型鋼坯上料臺架主體結構仍采用步進式，但對其進行了一系列優化改進。取消了取鋼機，通過檢測元件精確檢測鋼坯的寬度，將寬度參數傳輸給控制系統(PLC)?？刂葡到y(tǒng)根據預設指令向液壓系統發出信號，油缸執行相應的步長行程。同時，絕對值編碼器將動作執行結果反饋至 PLC，對動作精度進行校核，從而能夠根據鋼坯規格設定合理的步進距離，實現精準控制，直接將鋼坯逐個步進到爐前輥道上，完成上料任務。
上料模式：首先檢測鋼坯的截面寬度，PLC 通過程序設定的公式計算出對應的步進長度，然后將指令發送給液壓系統。液壓系統驅動油缸執行升降、平移動作，油缸直線位移傳感器實時反饋位置信息到 PLC 進行校核修正，如此循環運行，實現鋼坯的準確上料。
運料模式：當檢測到定梁備料臺前側面無料貼緊時，PLC 進入運料指令狀態，控制液壓系統驅動油缸執行升降、平移動作。油缸直線位移傳感器反饋位置信息到 PLC 進行校核修正，循環運行，直至定梁備料臺前側面有料貼緊，系統自動切換到上料模式。在運料模式下，動梁升降高度降低，以適應運料需求。
新型鋼坯上料臺架主要由定梁、動梁、動梁升降裝置、動梁橫移裝置、氧化鐵皮導流裝置、收集框、液壓系統及電氣系統組成。
動梁結構與承載能力校核：動梁由橫梁、連接梁、滑軌、軌道及連接螺栓構成。橫梁主要由型鋼和鋼板焊接而成，上面固定有鋼軌(型號為 QU80，材料為 U71Mn)，用于放置鋼坯，橫梁共有5根，固定在整體框架式的連接梁上。連接梁由型鋼和鋼板焊接成整體框架，具有較高的強度和穩定性，能夠有效提升動梁升降、橫移動作的平穩性。連接梁下表面設有滑軌，與動梁升降裝置上的托輥形成滾動運動副，減小摩擦的同時保證運行平穩。
動梁剛度校核：采用簡支梁均布載荷受力計算方法對動梁剛度進行校核。
同步軸聯軸器強度校核及底座設計優化：對同步軸聯軸器進行強度校核時，加大了安全系數。同時，將定梁底座與動梁升降、橫移油缸底座、同步軸底座設計成一體，使得升降及橫移的動力直接作用到整體底座上，轉化為整體底座的內力，有效解決了原獨立底座長期受沖擊力而松動的問題。
液壓比例系統：該系統以電信號為媒介，將輸入的微弱電信號經放大器放大后傳遞給比例控制元件，使其按比例輸出壓力、流量或方向控制信號，驅動液壓執行元件動作。同時，檢測反饋元件實時監測執行元件的工作狀態并反饋給控制器，控制器根據偏差調整控制信號，使執行元件的輸出與輸入信號保持期望的比例關系，實現精確控制。
系統組成：包括指令元件、比例控制元件(液壓比例閥組)、液壓執行元件(液壓缸)、檢測反饋元件(絕對值編碼器)、控制器(可由 PLC、工控機等實現，將指令信號與反饋信號比較、處理，輸出控制信號給比例控制元件)。
系統特點：具有控制精度較高的特點，能連續、按比例控制液壓參數，滿足不同工況下對壓力、流量等的精確控制;響應速度較快，可快速跟蹤輸入信號變化，實現對執行元件的快速控制，提高系統的動態性能;靈活性和可調節性好，通過改變輸入信號方便地調整系統的輸出特性，適應不同負載和工作要求;易于實現自動化。通過增加比例控制閥和同步軸端絕對值編碼器的閉環控制，并優化液壓管路配置，有效解決了升降、橫移油缸同步性差的問題，大大降低了原設備因同步性差而導致的底座晃動和聯軸器損壞故障。
液壓缸選型計算：根據油缸推力公式 F=PA~?A(其中 F為油缸推力，單位 N;P為油缸工作壓力，單位 Pa;A為活塞有效面積，單位 mA^2)和同步軸旋轉力矩公式 M=FA~?L(其中 M表示旋轉力矩，單位 NA^?m;F是作用力，單位 N;L是力臂，單位 m)進行液壓缸選型。已知工作壓力 18MPa，上料載荷 100000Kg，動梁長 5670mm，動梁自重 19000KG，坯料力臂 0.35m，油缸推力臂 0.55m。計算得出升降油缸參數：如型號 200/125 - 500，油缸推力 565200N，油缸推力力矩為 621720N?M，負載力矩 416500N?M，安全系數 621720/416500=1.49(大于理論安全系數 1.1 - 1.3);型號 160/100 - 900，油缸推力 361728N，油缸推力力矩為 397900N?m，摩擦系數 0.35，負載力矩 145775N?m，安全系數 397900/145775=2.72(大于理論安全系數 1.1 - 1.3)。
智能控制系統：動梁工作過程由可編程控制器(PLC)控制，設定手動、半自動、自動操作模式。定梁備料臺用于存放上輥前的坯料(只能存放一根)，其來料側面可用于坯料的對齊;動梁上料臺則負責將定梁備料臺上存放的坯料直接移至輥道上，同時將定梁備料臺前側坯料移到定梁備料臺上(動梁上料臺可同時托起兩根鋼坯)。
運動控制方式：上料臺架的橫移運動和升降運動都采用油缸控制，根據來料鋼坯規格可自動調整步長。絕對值編碼器安裝在升降和橫移同步軸軸端，對軸的轉動角度數據進行實時記錄，并把數據反饋給 PLC 參與油缸行程的精準控制。
檢測與安全控制：上料臺架和輥道上安裝激光測距儀，用于檢測定梁、接料輥道、過渡臺架上有無鋼坯，實現上料過程的安全控制連鎖以及上料臺架上料功能和運料功能的自動切換。系統具備來料規格檢測功能，可自動識別鋼坯端面尺寸，根據鋼坯規格自動調整步長，準確將鋼坯上料至入爐輥道中心位置。當定梁備料臺前側面無料貼緊時，自動進入運料模式，運料模式下動梁升降高度降低，循環進行步進運料，直至第一根坯料貼靠到定梁備料臺前側面，系統自動切換到上料模式，也可手動和半自動操作進行繼續運料。
上料臺架適應性設計
增加定梁存料高度及氧化鐵皮導流裝置：將定梁存料高度由原來的 1366mm 增加至 3000mm，這樣既能降低高溫坯料對軸瓦和聯軸器的熱輻射損傷，又增大了檢修空間，提高了檢修效率。在定梁立柱間設置氧化鐵皮導流裝置，該裝置主要由鋼板、型鋼焊接而成，便于脫落氧化鐵皮的收集。導流板設置一定斜度，方便人工將導流板槽內的氧化鐵皮清理到端部的收集框內，避免氧化鐵皮對軸瓦和聯軸器造成損傷。
設置干油潤滑系統：為解決動梁輥輪等部件磨損嚴重的問題，設置了干油潤滑系統。該系統對轉動和滑動部位共 53 處進行潤滑，采用雙線式集中干油潤滑，主要由潤滑泵、換向閥、雙線分配器、兩條供油管組成。潤滑頻率為 72 小時 / 次，每次供油時間為 20 分鐘，有效提高了部件的潤滑效果，延長了設備使用壽命。
結構優化與取鋼機取消：對動梁、定梁結構進行優化設計，實現了鋼坯直接步進至入爐輥道上完成上料工作，因此取消了取鋼機。這一舉措很大程度上降低了設備投資費用，減少了能耗，同時降低了故障率，提高了生產的穩定性和可靠性。

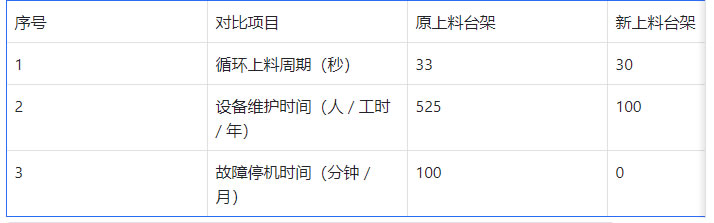

通過對鋼坯上料臺架進行上述優化改造，取得了顯著的效果。以下是改造前后的實驗結果對比：
《2025-2030年中國鋼坯行業市場調查研究及投資前景分析報告》指出，從數據可以明顯看出，新上料臺架的循環上料周期縮短，提高了生產效率;設備維護時間大幅減少，降低了維護成本;故障停機時間降為 0，極大地提高了生產的穩定性和連續性。
綜上所述，在2025年鋼坯行業智能化發展的大趨勢下，對鋼坯上料臺架進行優化升級具有重要意義。通過對結構進行優化設計，運用智能控制技術，改進液壓系統、潤滑系統以及整體適應性設計，新型鋼坯上料臺架在生產效率、穩定性、可靠性等方面都得到了顯著提升。不僅縮短了循環上料周期，減少了設備維護時間和故障停機時間，還降低了能耗和設備投資費用。這一系列改進措施為鋼坯生產企業提高生產效率、降低成本、增強市場競爭力提供了有力支撐，也為鋼坯行業在智能化時代的可持續發展奠定了堅實基礎。隨著技術的不斷進步和創新，相信鋼坯上料臺架還將持續優化，為整個鋼坯行業的發展注入新的活力。
